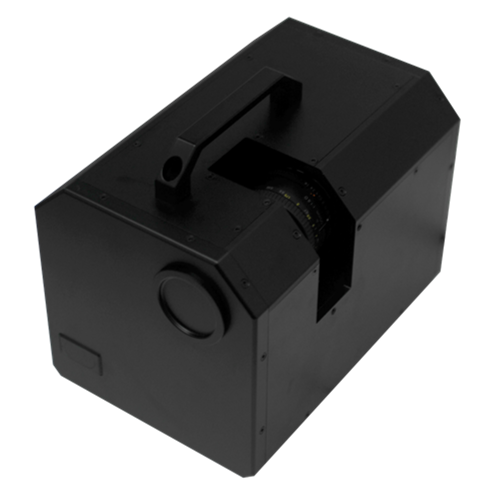

激光显示散斑测试仪
VCSM-03
VCSM-03进行了全面升级，优化测量过程，消除了屏幕结构、像素结构和图像亮度不均匀背景等因素对散斑对比度测试的影响，更加准确地测量激光显示中散斑的对比度。适用于激光显示产品——如激光投影机、激光电视、激光影院等的彩色散斑和单色散斑的直接测量，也可用于其他激光散斑现象的测量。
消除背景新方案
更加完善的上位机软件
符合多项国际标准、国家标准

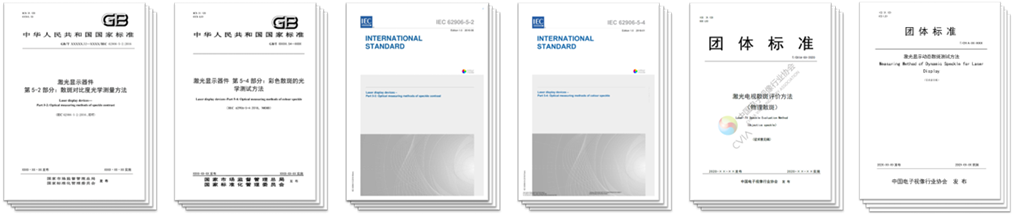

参考标准
本产品参照以下标准研制：
- IEC 62906-5-2-2016 Optical measuring methods of speckle contrast
- IEC 62906-5-4-2018 Optical measuring methods of color speckle
- GB/T XXXXX.52 激光显示器件 第5-2部分：散斑对比度光学测量方法
- GB/T XXXXX.54 激光显示器件 第5-4部分：彩色散斑的光学测量方法
- T/CVIA-78-2020 激光电视散斑测试方法（物理散斑）
- T/CVIA-113-2023 激光显示动态散斑测试方法
主要技术参数
- 工作模式： Mono8/12
- 数据接口： USB 3.0 x2
- 分辨率： 2448×2048
- 供电： 12V 2A DC
- 曝光时间： 10μs~10s
- 功耗： ≤ 24W @12VDC
- 像面尺寸： 3.45 µm×3.45 µm
- 信噪比： ＞ 40dB
- 焦距： 50mm
- 工作温度： 5~35℃
主要技术指标
- 单色散斑对比度： 0.002~1.00，<±3% 或<± 0.005
- 彩色散斑光度对比度： 0.002~1.00，<±3% 或<± 0.005
- 彩色散斑色度 u‘方差： <±4%
- 彩色散斑色度 v‘方差： <±4%
- 彩色散斑协方差： <±4%
- 彩色散斑光度分布图、彩色散斑色度分布图。

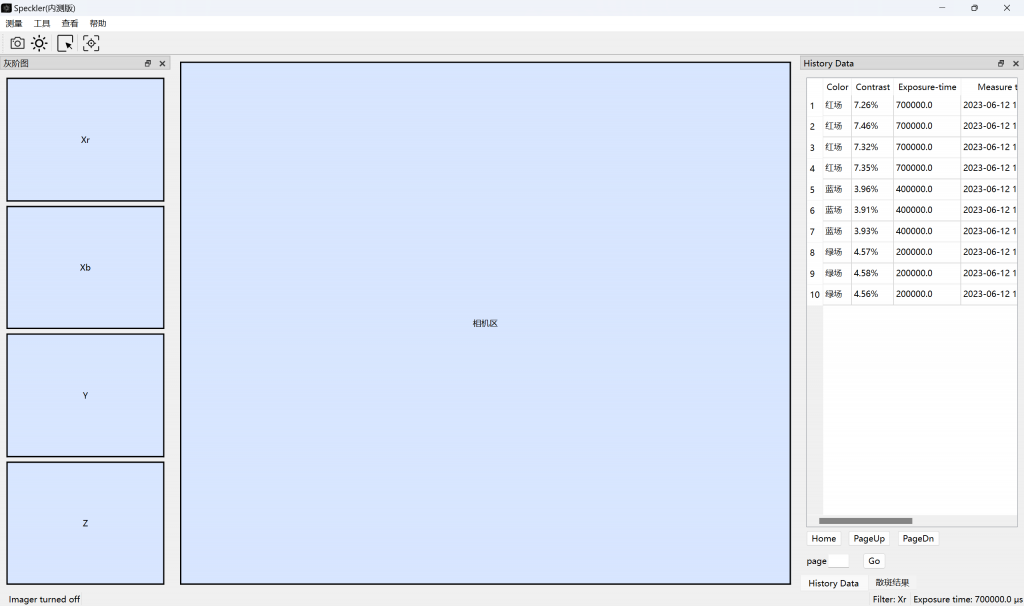

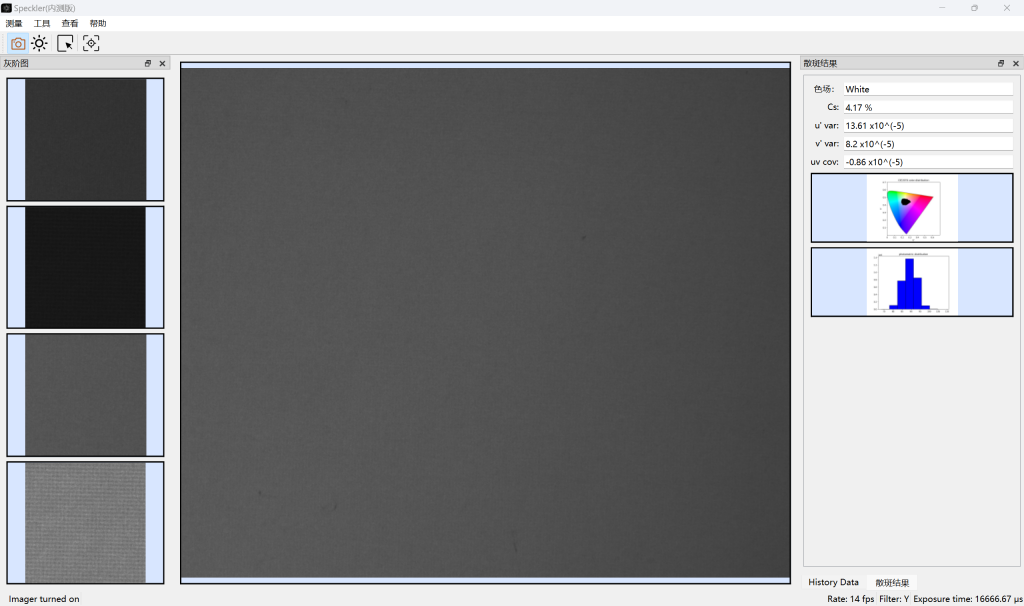

软件预览
